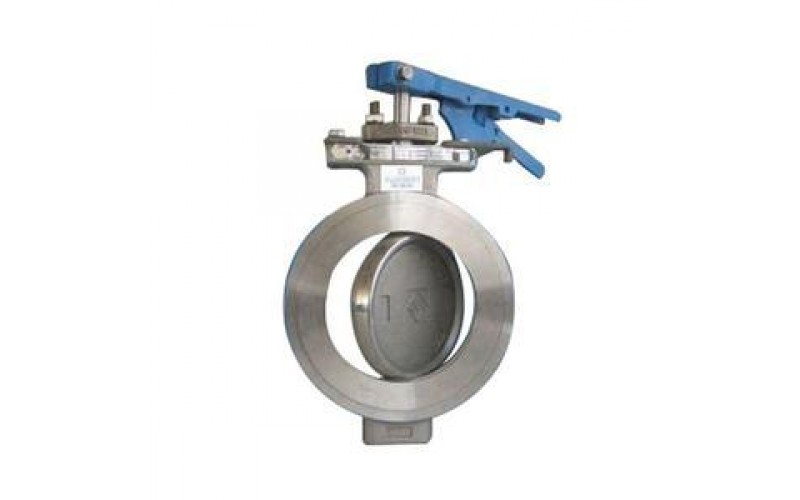

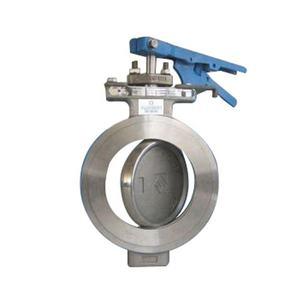

動雙偏心高性能蝶閥 產品信息
（手動雙偏心高性能蝶閥）供應商，上海始高閥門有限公司提供（蝶閥）標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
產品概述：
手動雙偏心高性能蝶閥閥板與密封圈采用偏心結構，具有結構緊湊、體積小、質量輕、密封可靠、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能。廣泛應用與治金、化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣等介質進行切斷或壓力、流量控制。本系列產品分為PTFE類閥座密封和PTFE+金屬密封圈閥座密封結構，密封泄露等級零泄漏；流量特性為近似等百分比。
產品參數：
公稱通徑：1-1/2"-48"(DN40-DN1200)
公稱壓力：150LB-600LB(PN6-PN100)
適用介質：淡水、海水、空氣、化學藥品及腐蝕性介質
適用溫度：-50℃-200℃(超低溫可定制)
閥體材質：碳鋼、不銹鋼
設計與制造標準：GB/T12238/API 609/EN 593/ISO 10631
結構長度標準：GB/T 12221/API 609/ASME B16.10/EN 558/ISO 5752
連接法蘭標準：GB/T 9113/ASME B16.5/ASME B16.47/EN 1092/ISO 7005
產品特點：
1、高性能調節切斷型。即能作調節閥，又能作切斷閥使用。
2、優秀的氣體和液體隔絕功能和流量調節特性。
3、閥座處啟閉摩擦小、無卡滯,使用壽命長。
4、易于更換和調節密封性能的密封環。
5、低操作力矩和可靠的力矩關斷。
6、可根據客戶需求，設計成防火結構。

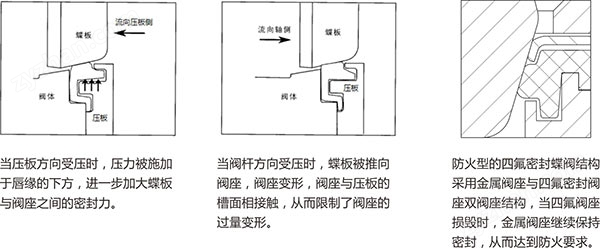

產品結構特點：
1、由于采用雙偏心結構，閥門在開啟過程中，蝶板逐漸脫離閥座，減少了密封面之間的摩擦，從而延長了使用壽命。閥座采用唇形結構設計， 材質用PTFE, RPTFE或超高分子量的聚乙烯，不管流體的方向如何，閥座變形后總能恢復到原先的位置，保證密封。
2、防靜電：由于閥座采用聚四氟乙烯等非金屬材料，致使蝶板與閥座在啟閉過程中會產生靜電，靜電積累會產生安全隱患，在結構上采用限位套結構將蝶板上的靜電通過限位套傳遞到閥體上，同時在閥體上設置防靜電螺栓與地面接觸，從而達到消除靜電積累的目的。

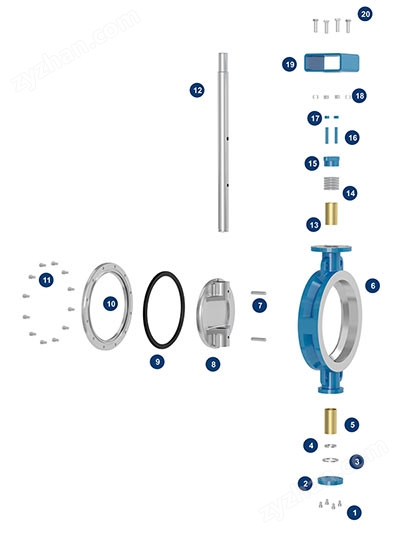

產品零部件材質：
序號 | 零件名稱 | 材 質 |
1 | 底蓋螺釘 | 8.8/B7/B8/B8M |
2 | 底蓋 | A105/304/316/2205 |
3 | 墊片 | 304+石墨/316+石墨/PTFE |
4 | 卡環 | 1035/304/316/2205 |
5 | 下軸套 | SF-1/SF-1S/C95200 |
6 | 閥體 | WCB/CF8/CF8M/4A |
7 | 銷軸 | 410/304/316/F51 |
8 | 蝶板 | WCB/CF8/CF8M/4A |
9 | 密封圈 | PTFE/RPTFE/PEEK/XTREME |
10 | 壓板 | A105/304/316/2205 |
11 | 壓板螺釘 | 8.8/B7/B8/B8M |
12 | 閥軸 | 410/304/316/F51 |
13 | 上軸套 | SF-1/SF-1S/C95200 |
14 | 填料 | 柔性石墨/PTFE/橡膠 |
15 | 填料壓蓋 | WCB/CF8/CF8M/4A |
16 | 壓蓋螺柱 | 8.8/B7/B8/B8M |
17 | 壓蓋螺母 | 8.8/B7/B8/B8M |
18 | 支架螺母 | 8/2H/8M |
19 | 支架 | WCB/CF8/CF8M |
20 | 支架螺柱 | 8.8/B7/B8/B8M |
